一、作用

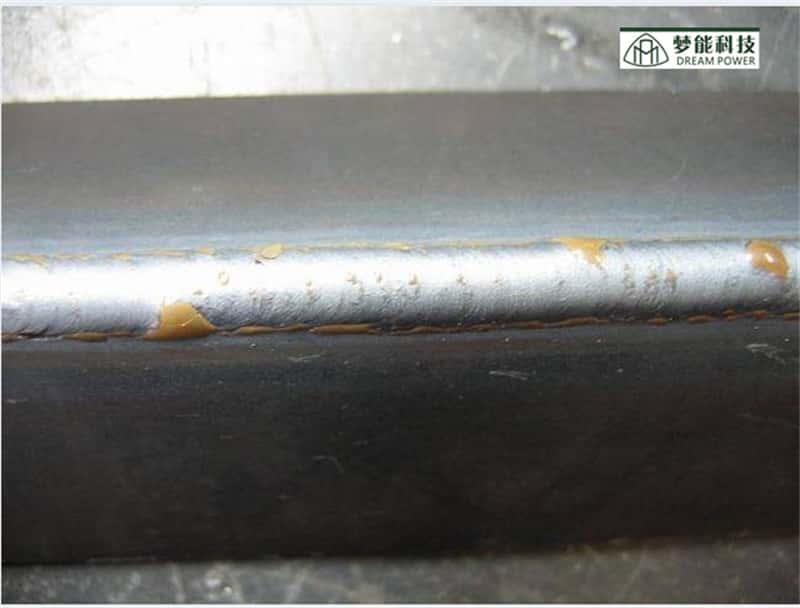

压力容器的焊接多为多道焊（如手工焊、自动焊），后焊的焊道相当于对前一焊道起到保温、缓冷与回火的作用，对前一焊道晶粒进行细化。余高相当于对最外一层强度焊道起到了保温、缓冷与回火的作用，因此余高是焊接工艺的需要。

二、危害

接头焊好后，余高的工艺作用即完成，此后余高的存在将对容器的运行安全产生某些不利的影响。曾经日本人做了两组试验容器，一组焊后把余高修磨掉，使焊缝与母材表面齐平一致，称为去除余高组；

另一组焊好后未做任何处理，称为保留余高组。这两组容器在同样工况条件下进行压力疲劳试验，以比较其疲劳寿命。试验结果表明，保留余高组的容器先坏，两组的平均疲劳寿命相差2.1倍～2.5倍。

我国曾进行过三层热套模拟容器的压力疲劳试验。该试验容器内径350mm，每层由厚6mm的15MnVR钢板卷焊而成。该容器由于内径较小，焊完后焊缝表面未加处理，只因测定应力粘贴电阻应变片的需要，而将内表面纵焊缝的一段修磨了。

该容器经压力疲劳试验后泄漏，将其解剖并进行磁粉检测，发现在内层筒内、外表面纵焊缝一侧的熔合线均有磁痕显示，说明该层纵焊缝已裂穿，而唯独修磨处完好无损，内、外表面均无磁粉堆积。

疲劳破坏一般要经历三个过程：生核（即产生疲劳裂纹源），疲劳裂纹的扩展和断裂。焊缝表面难免会存在某些缺陷，如咬边、裂纹、夹杂、未焊满等，这些焊接缺陷都可能成为疲劳裂纹源。

此外，余高的存在破坏了焊缝表面几何形状的连续性，会因外形突变产生附加弯矩，造成较高的局部应力，这些因焊接缺陷而形成的裂纹源，将在局部应力作用下加速扩展直至断裂。

如果焊后采用修磨等方法将余高去除，不仅使焊缝外观与母材保持一致，消除了产生局部应力的根源，同时消除了焊缝表面可能存在的各种焊接缺陷，因而要经过漫长的生核和缓慢的扩展过程，才可能产生疲劳断裂。

三、要求

由于余高的存在将缩短容器的疲劳寿命，因此，国内、外标准均规定，凡需疲劳分析设计的容器均应将余高去除，使焊缝表面与母材表面保持齐平一致。

对无需疲劳分析设计的容器，国内、外绝大多数标准均允许一定量的余高存在（这一允许量一般以不影响无损检测操作为准），只有日本劳动省的标准《压力容器构造规范）规定应将余高去除，使焊缝表面与母材表面齐平，否则应降低焊接接头系数。

四、梦能服务与支持

1、免费样品

如果您对我公司的工业重防腐油漆产品有需要或者申请样品试用，请与我们的客服人员取得联系。400-878-0506

油漆样品适用范围：

用于新建项目：验证油漆配套的可行性、检验附着力、效果图与实际颜色的色差。

用于维修项目：验证与旧涂层的兼容性。

用于日常修补：提供少量样品用于修补破损处。

申请用量：在1KG以内免费送货上门。

2、免费打样

如果您想看到工业重防腐油漆在产品上的实际应用、外观、性能测试，请与我们客服人员联系，将样板寄往梦能科技营销部，由专业喷涂人员为样板提供油漆打样。

3、服务团队

梦能对技术服务团队始终进行一系列的标准化管理，从专业培训到日常报告的管理都有一整套完善的体系。梦能公司每年都会对技术服务人员进行定期的技术培训和能力审计，以使每一位技术服务人员保持高水准的专业素质，每一位技术服务人员都配备先进的涂装检验仪器，仪器设备均按规定的时间期限进行定期校验，以保证每套仪器设备工作状况良好。

4、购买通道

零售：购买50kg以内，线上购买，抖店直接下单购买。

工厂业务：长期合作、量大从优、生产调试、质量检测、开具13%专用发票

贸易、代理：提供代工业务支持，项目保护。

业主、总包、设计院：提供防腐方案设计、性能检测、施工方案、现场技术指导。

涂装施工：提供解决方案、现场技术指导。
